الكابلات الصناعيةمصنعون

مجموعة الكابلات الصناعية التي نقوم بتصنيعها

تم بناء عائلة الكابلات الصناعية الخاصة بنا حول التركيبات الثابتة والمرنة داخل المصانع والمحطات الفرعية ومحطات معالجة المياه والأدوات الآلية وشرائح المعالجة. يتم تعريف كل بناء من خلال مستوى الجهد، والمواد العازلة، ونوع التدريع، وعدد النواة ومركب الغلاف، لذلك يمكن توفير نفس حجم الموصل في العديد من درجات الأداء.

تناسب التطبيق عبر الأنظمة الصناعية

يبدأ اختيار الكابلات الصناعية بمهمة الإشارة أو الطاقة، ثم ينتقل إلى البيئة. يحتوي الكابل الذي يحمل 4-20 مللي أمبير من جهاز إرسال الضغط على متطلبات حماية وسعة مختلفة عن كابل التعشيق ذو 61 نواة في مركز التحكم في المحرك. نحن نطابق البناء مع الحلقة بدلاً من توفير نوع عام واحد لكل لوحة.

• أتمتة العملية: كابلات الأجهزة بين أجهزة الاستشعار الميدانية وصناديق التوصيل وخزائن DCS/PLC.

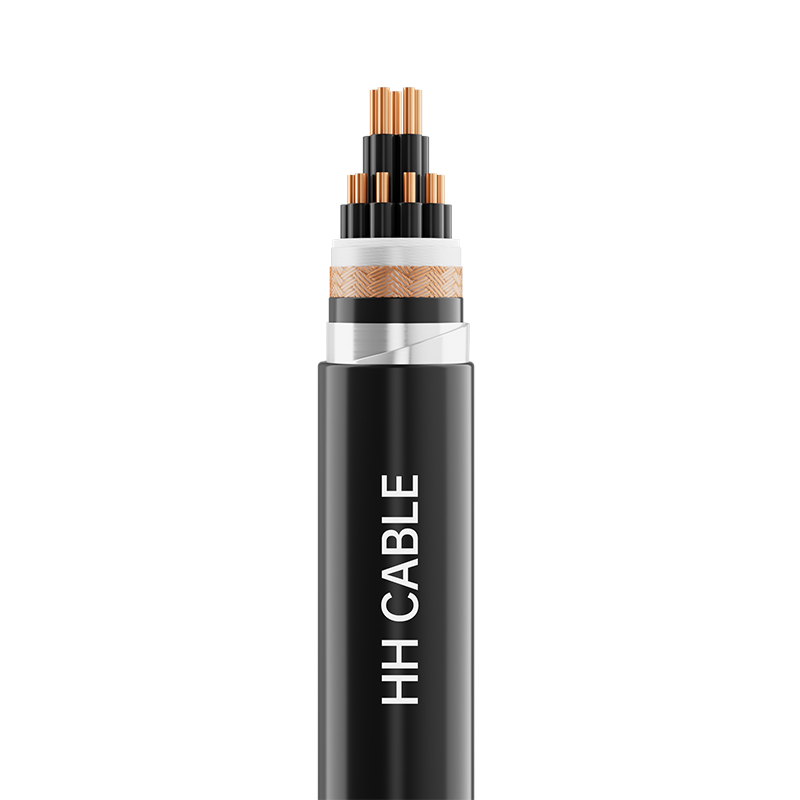

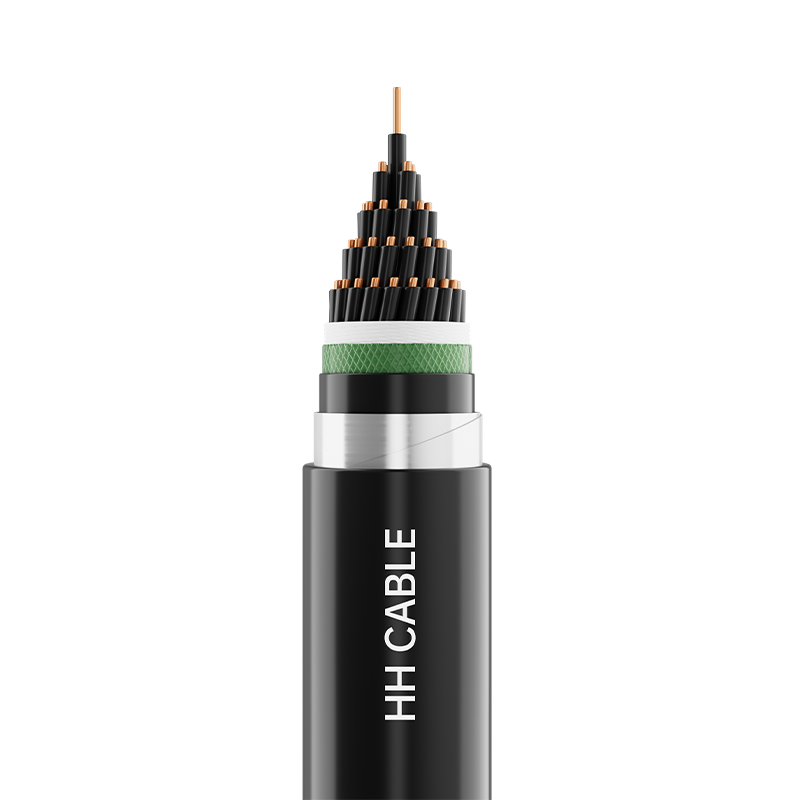

• التحكم في المحركات: كابلات التحكم XLPE أو PVC لدوائر الموصل والمرحل والإشارة.
• المحركات والعاكسات: كابلات طاقة ذات تردد متغير 1 كيلو فولت مع مقاومة نقل منخفضة.

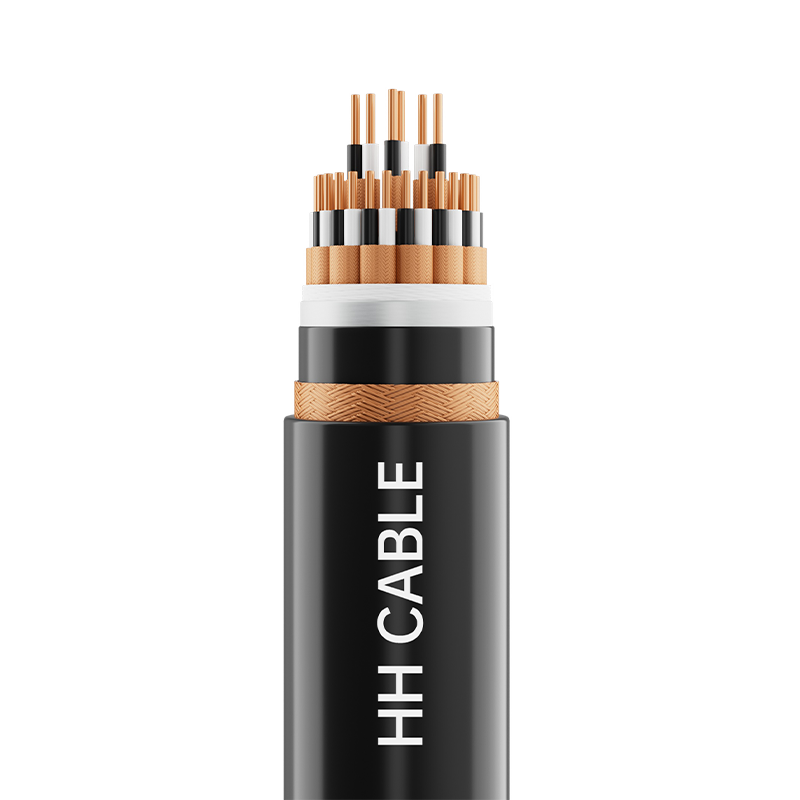

• المناطق ذات درجات الحرارة المرتفعة: كابلات الكمبيوتر والأجهزة المعزولة بالسيليكون أو البلاستيك الفلوري مصنفة إلى 180 درجة مئوية أو 200 درجة مئوية لدرجة حرارة الموصل.
• الطرق الخارجية والمدفونة: كابلات التحكم المغلفة المدرعة أو المقاومة للأشعة فوق البنفسجية لخنادق الكابلات والدفن المباشر.

خيارات البناء والمواصفات الهامة

يتم تعريف كل كابل صناعي نقتبسه من خلال جدول البناء. يلخص الجدول أدناه المتغيرات الرئيسية التي نؤكدها قبل الإنتاج، باستخدام التكوينات القياسية المنشورة لنطاقات التحكم والأدوات الخاصة بنا.

سلامة الإشارة وتصميم التدريع

بالنسبة للأجهزة وكابلات الكمبيوتر، فإن التدريع هو الفرق بين القراءة المستقرة والقراءة المتقلبة. نحن نبني دروع رقائق معدنية للضوضاء عالية التردد، ودروع نحاسية مضفرة حيث تكون هناك حاجة إلى المرونة والقوة الميكانيكية، وهياكل مركبة من رقائق معدنية زائد جديلة لبيئات EMC الأكثر تطلبًا. يتم تضمين أسلاك التصريف بحيث يمكن تأريض الدرع في نهاية اللوحة.

تعمل الأزواج الملتوية والثلاثيات والمجموعات النجمية الرباعية على تقليل الالتقاط المغناطيسي. عندما تتشارك موصلات الطاقة والإشارة في كابل، فإننا نقوم بفصلهما للحد من الحث المتبادل. يتم إجراء هذه الاختيارات في مرحلة عرض الأسعار، لأن تغيير نوع الدرع بعد الإنتاج ليس أمرًا عمليًا.

درجة الحرارة والتركيب والحدود البيئية

تعتمد درجة حرارة الموصل المقدرة على العزل: PVC، PE والبولي أوليفين الخالي من الهالوجين 70 درجة مئوية؛ XLPE 90 درجة مئوية؛ مطاط السيليكون 180 درجة مئوية؛ فلوروبلاستيك 200 درجة مئوية. يبلغ الحد المسموح به لدائرة القصر لكابلات التحكم XLPE 250 درجة مئوية لمدة تصل إلى خمس ثوانٍ. يجب ألا تقل درجة حرارة التثبيت عن 0 درجة مئوية للمركبات القياسية، أو أقل من -20 درجة مئوية لكابلات الأجهزة المقاومة لدرجات الحرارة العالية والمنخفضة.

• نصف قطر الانحناء: 6 × القطر الخارجي للكابلات المضفرة المرنة أو غير المدرعة؛ 8 × لكابلات التحكم الصلبة غير المدرعة؛ 12× للمنشآت المصفحة أو المعدنية .
• التوجيه: فصل كابلات الطاقة والإشارة، والحفاظ على تباعد الأدراج، والدروع الأرضية في أحد طرفيها ما لم يتطلب تصميم النظام خلاف ذلك.
• البيئة: سترات مقاومة للأشعة فوق البنفسجية للجري في الهواء الطلق، ودروع للدفن المباشر، وأغلفة مقاومة للزيت للديكورات الداخلية للأدوات الآلية.

مراقبة الجودة والقبول

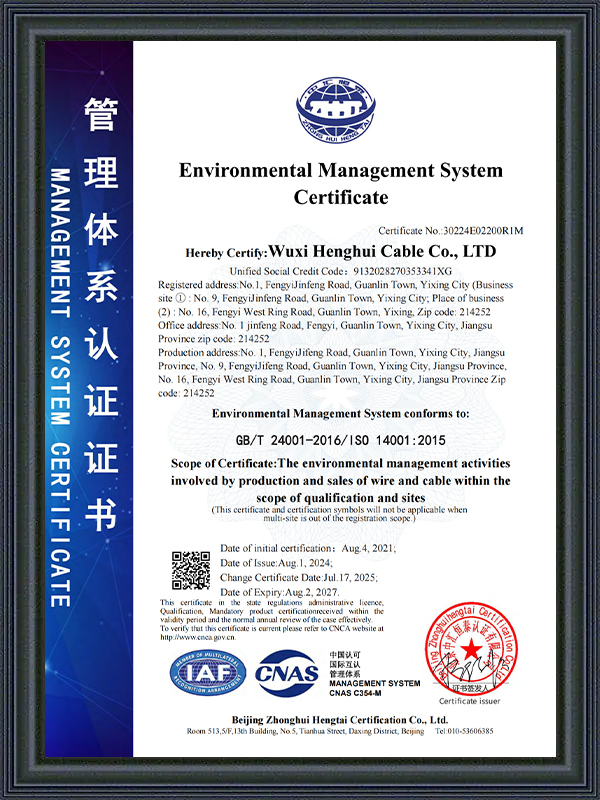

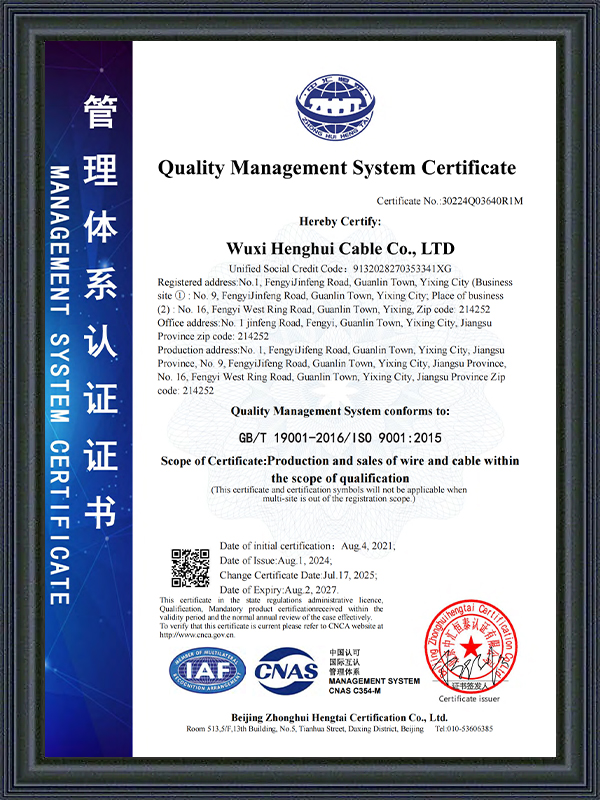

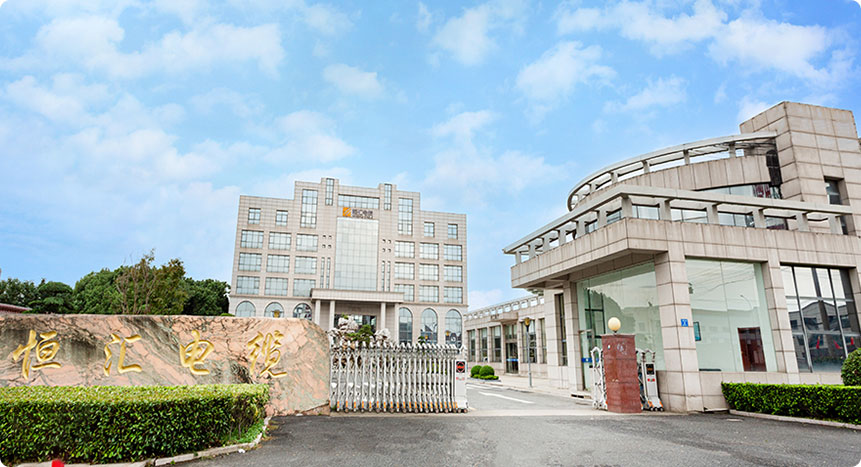

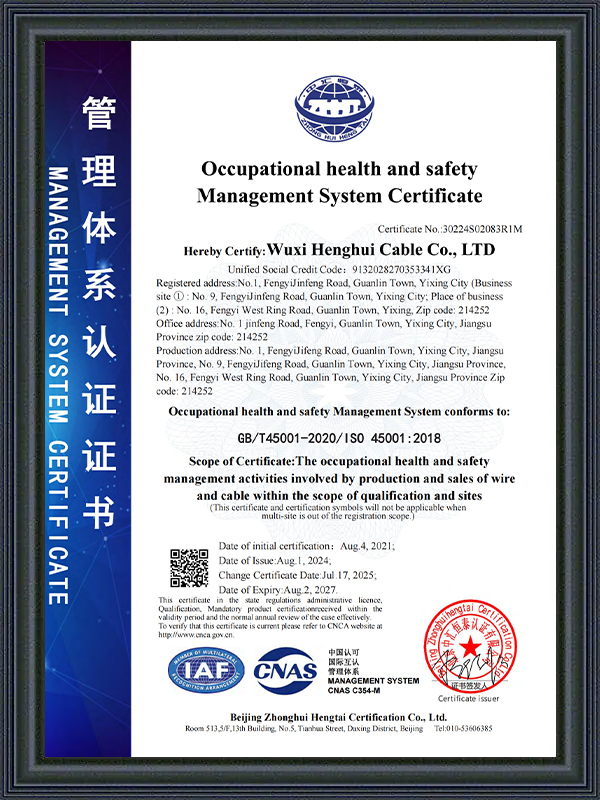

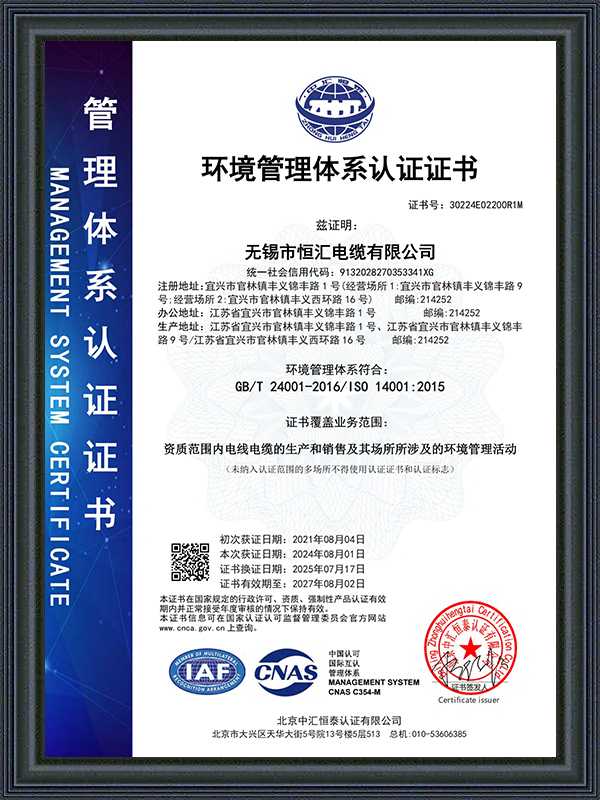

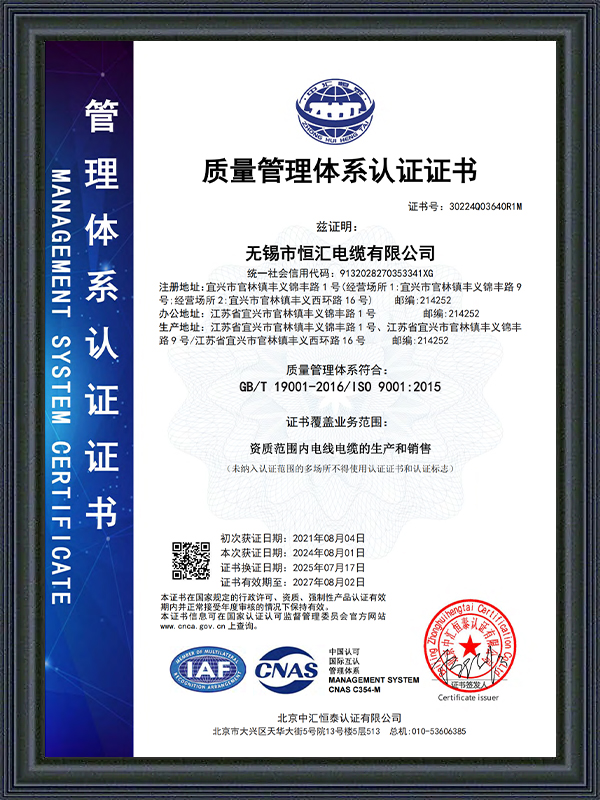

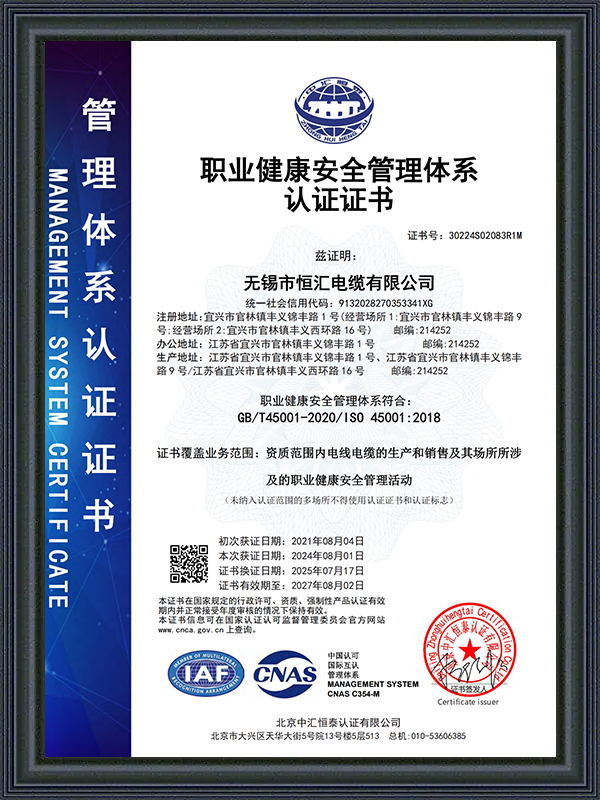

تقوم شركة Henghui Cable بتشغيل مصنعي إنتاج وتسع ورش عمل بنظام MES يغطي المسار من المواد الخام إلى البكرة النهائية. إن أنظمة إدارة الجودة والإدارة البيئية والصحة والسلامة المهنية لدينا معتمدة، كما أن مجموعة كابلات الطاقة الشمسية الكهروضوئية حاصلة على شهادات TÜV Rheinland وCE وEAC. بالنسبة للكابلات الصناعية، تغطي اختبارات المصنع الروتينية مقاومة الموصل، ومقاومة العزل، وتحمل الجهد العالي، وفحوصات الأبعاد؛ يتم التحقق من الدرجات المقاومة للحريق والخالية من الهالوجين وفقًا لمتطلبات الأداء ذات الصلة.

يمكن أن تتضمن وثائق القبول تقارير الاختبار وشهادة المطابقة وسجلات طول البكرة. عندما يحدد المشروع فحص طرف ثالث أو اختبار الشهود، فإننا نقوم بتنسيق جدول الفحص مع ممثل العميل قبل الشحن.

عائلات الكابلات ذات الصلة للمشاريع الكاملة

غالبًا ما توجد الكابلات الصناعية جنبًا إلى جنب مع دوائر أخرى في نفس المصنع. نقوم بتوريد المجموعة الكاملة بحيث تظل أنظمة العزل ومركبات الأغلفة والوثائق متسقة في جميع أنحاء المشروع.

• كابلات نقل وتحويل شبكات الكهرباء — كابلات طاقة XLPE بجهد 1.8–3 كيلوفولت، و6–35 كيلوفولت، و66–110 كيلوفولت لاتصالات المحطات الفرعية والمغذية.
• كابلات السكك الحديدية والعبور — إنشاءات خالية من الهالوجين ومنخفضة الدخان للأنفاق والمحطات وعربات السكك الحديدية.
• البنية التحتية وكابلات البناء — الأسلاك الثابتة والأسلاك والأسلاك المعزولة بمادة PVC للمباني والمصانع.
• كابلات الطاقة الجديدة – كابلات الطاقة الشمسية الكهروضوئية وكابلات التيار المستمر ذات الصلة لأنظمة التوليد والتخزين.

المعلومات التي نستخدمها لتكوين الحل الخاص بك

لإعداد مقترح دقيق للكابلات الصناعية، نحتاج إلى نقطة العمل وشروط التثبيت. تعكس قائمة المراجعة أدناه البيانات التي يراجعها مهندسونا قبل إصدار عرض الأسعار ورسومات الإنتاج.

• وظيفة الدائرة: التحكم أو الإشارة أو الأجهزة أو القيادة أو توزيع الطاقة.
• مستوى الجهد: 300/500 فولت، 450/750 فولت أو 1 كيلو فولت.
• حجم الموصل والعدد الأساسي: المقطع العرضي بالملليمتر المربع وعدد النوى أو الأزواج أو الثلاثيات.
• مواد العزل والغلاف: PVC، PE، XLPE، خالية من الهالوجين، السيليكون أو البلاستيك الفلوري.
• التدريع والدروع: احباط، جديلة، مركب، شريط الصلب أو أسلاك الفولاذ.
• أداء خاص: درجة مثبطات اللهب، مقاومة الحريق، خالية من الهالوجين منخفض الدخان، مقاومة النمل الأبيض/القوارض، مقاومة للأشعة فوق البنفسجية أو الزيت.
• بيئة التثبيت: داخلي، خارجي، مدفون، صينية، قناة، درجة الحرارة المحيطة والتعرض للمواد الكيميائية.
• الكمية والتسليم: إجمالي الأمتار وطول البكرة وميناء الوجهة ونافذة التسليم المطلوبة.
• التوثيق: تقارير الاختبار والشهادات وقائمة التعبئة وأي متطلبات فحص خاصة بطرف ثالث.

أرسل هذه التفاصيل مع استفسارك وسنقوم بتأكيد النموذج والبناء والمدة الزمنية. يمكن إنتاج النوى والألوان والأطوال ومركبات الأغلفة المخصصة من الرسومات أو العينات.

الأسئلة المتداولة

ما الفرق بين كابلات التحكم وكابلات الأجهزة؟

تحمل كابلات التحكم إشارات التبديل والتعشيق عند 450/750 فولت، وهي مصممة من أجل المتانة الميكانيكية، وغالبًا ما تحتوي على العديد من النوى. تحمل كابلات الأجهزة إشارات تناظرية أو رقمية منخفضة المستوى عند 300/500 فولت وتعطي الأولوية للسعة المنخفضة ومقاومة العزل العالية والدرع الفعال لحماية دقة القياس.

هل يمكنك توفير الكابلات لمحركات التردد المتغير؟

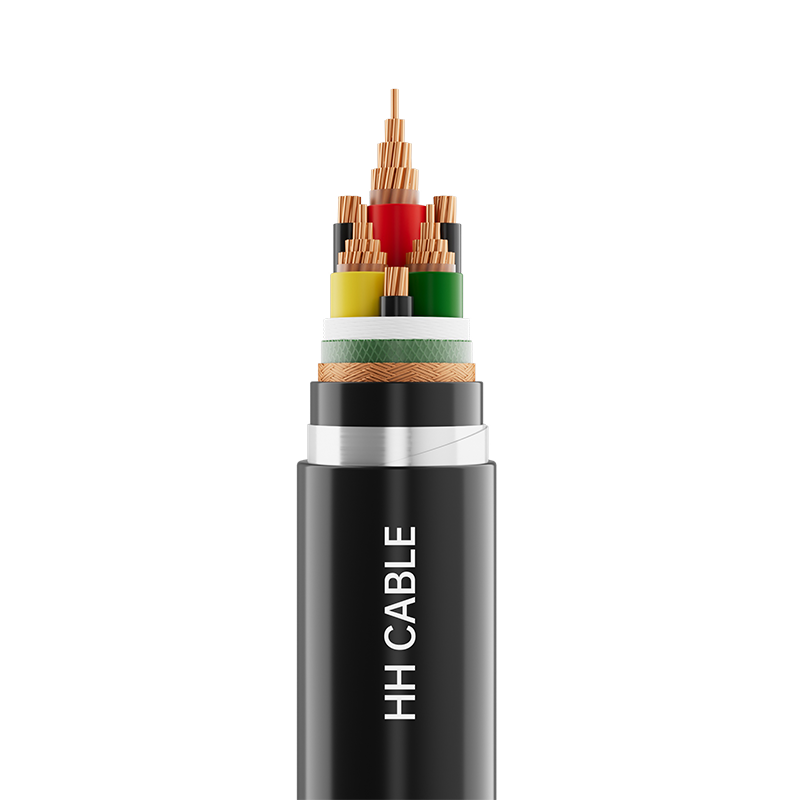

نعم. تم تصميم كابل الطاقة ذو التردد المتغير 1kV الخاص بنا ببنية متماثلة ودرع للحد من ضوضاء الوضع المشترك وارتفاع الجهد بين العاكس والمحرك. نتأكد من تصنيف محرك الأقراص وطول الكابل وطريقة التوجيه قبل تحديد فئة الدرع والموصل.

ما هو نطاق درجة الحرارة الذي تغطيه الكابلات الصناعية الخاصة بك؟

يتم تصنيف كابلات PVC وPE والبولي أوليفين الخالية من الهالوجين القياسية إلى درجة حرارة الموصل 70 درجة مئوية؛ كابلات التحكم XLPE إلى 90 درجة مئوية. بالنسبة للمناطق ذات درجات الحرارة المرتفعة، نقوم بتوريد الكابلات المعزولة بمطاط السيليكون بدرجة حرارة تصل إلى 180 درجة مئوية والكابلات المعزولة بالفلوروبلاستيك بدرجة حرارة تصل إلى 200 درجة مئوية، مع درجات حرارة تركيب تصل إلى -20 درجة مئوية.

هل تقومون بإنتاج أعداد أساسية وألوان غمد مخصصة؟

نقوم بتصنيع الكابلات الصناعية القياسية والمخصصة. يمكن إنتاج الأعداد الأساسية من 2 إلى 61، والمقاطع العرضية غير القياسية، وتسلسلات الألوان المحددة، والأساطير المطبوعة، ومركبات الغلاف البديلة وفقًا لرسومات العميل أو العينات.

ما هي المعلومات اللازمة لاقتباس دقيق؟

قم بتوفير النموذج أو البناء، ومستوى الجهد، وحجم الموصل، والعدد الأساسي، والمواد العازلة والغمد، ومتطلبات التدريع أو الدروع، واحتياجات الأداء الخاصة، والكمية، وطول البكرة، ووجهة التسليم. مع هذه التفاصيل نؤكد البناء ونصدر عرض الأسعار.

كيف يتم تعبئة وتسليم الكابلات الصناعية؟

يتم توريد الكابلات على بكرات خشبية أو فولاذية مع علامات الطول والأسطوانة، محمية للشحن البحري. عادة ما يكون وقت التسليم للكابلات الصناعية القياسية حوالي 7 إلى 10 أيام بعد التأكيد، اعتمادًا على الكمية وتوافر المواد.
