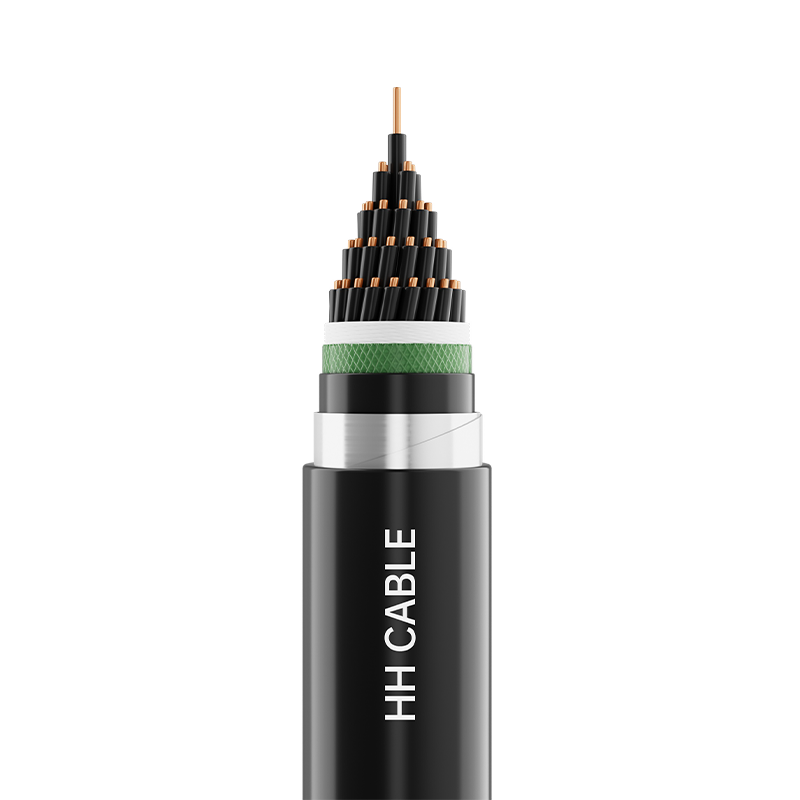

اسم المنتج: كابل تحكم معزول PVC 450/750 فولت

1-معايير التنفيذ

جيجابايت/T9330-2020

2-نموذج المنتج

KVV، KVVP، KVVP2، KVVP3، KVVP4، KVV22، KVV32، KVVP2-22، KVVR، KVVRP، إلخ.

3- مستوى الجهد

450/750 فولت

4-مواصفات المنتج

الشبكة

نموذج أ

موصل المقطع العرضي الاسمي mm2

0.5

0.75

1.0

1.5

2.5

عدد النوى

KVV، KVVP وسلسلة أخرى

—

2~61

2~19

2-10

KVVP2، KVVP3، KVVP4 وسلسلة أخرى

—

4~61

4~19

4-10

KVV22، KVVP2-22 وسلسلة أخرى

—

7~61

4~61

4~19

4-10

K VV 32 وسلسلة أخرى

—

19 ~ 61

7~61

4~19

4-10

KVVR وسلسلة أخرى

2~61

—

KVVRP وسلسلة أخرى

2~61

2~48

—

ملحوظة: 1. نطاق مواصفات الكابلات المقاومة للهب والكابلات المقاومة للحريق والكابلات المدمجة الخاصة بها هو نفس نطاق النماذج المقابلة المذكورة أعلاه.

2. سلسلة الأرقام الأساسية الموصى بها هي: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و 61 نواة.

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

موصل نحاسي صلب من الدرجة 1 أو موصل نحاسي دائري من الفئة 2 أو موصل نحاس ناعم من الدرجة 5

طبقة مقاومة للحريق (إن وجدت)

شريط ميكا

العزل

المواد العازلة PVC

ملء

حبل تعبئة شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل

قماش غير منسوج أو شريط بوليستر

التدريع المعدني

تجديل الأسلاك النحاسية أو تغليف (شريط نحاسي أو شريط بلاستيك نحاسي أو شريط بلاستيك ألومنيوم).

الغلاف الداخلي (إن وجد)

شريط منقوش من مادة البولي بروبيلين أو مادة غمد (بولي فينيل كلورايد أو بولي إيثيلين).

كم العزل (إن وجد)

مادة غمد PVC أو البولي ايثيلين

درع (إن وجد)

شريط الصلب المجلفن أو أسلاك الفولاذ المجلفنة

الغلاف الخارجي

مادة غمد PVC أو البولي ايثيلين

6-تحديد الأسلاك الأساسية

6.1 تحديد تلوين العزل:

6.1.1 عند استخدام العزل الملون لتحديد قلوب الأسلاك المعزولة، يجوز لكل قلب سلك معزول استخدام لون واحد فقط، باستثناء اللون الأخضر/الأصفر المركب.

6.1.2 لا يجوز أن تكون الألوان الأساسية العازلة لأي كابل متعدد النواة هي الأخضر والأصفر، وهما ليسا لونين مدمجين.

6.1.2 بالنسبة لقلب السلك المعزول باللون الأخضر/الأصفر، يجب أن يغطي لون واحد ما لا يقل عن 30% ولا يزيد عن 70% من سطح قلب السلك المعزول، ويجب أن يغطي اللون الآخر الباقي ويكون متسقًا طوال الوقت.

6.1.4 طيف الألوان المفضل لتلوين عزل الكابلات ذات خمسة مراكز أو أقل هو كما يلي:

مركزان: لا يوجد طيف ألوان مفضل؛ 3 قلوب: أخضر/أصفر، أزرق، بني أو أزرق، أسود، بني؛

4 قلوب: أخضر/أصفر، أزرق، أسود، بني أو أزرق، أسود، بني، رمادي أو برتقالي؛

5-النواة: أخضر/أصفر، أزرق، أسود، بني، رمادي أو برتقالي، أو أزرق، أسود، بني، رمادي، برتقالي أو ألوان أخرى مختلفة.

6.1.5 عندما تكون هناك متطلبات خاصة للكروماتوغرافيا، يمكن لطرفي العرض والطلب التفاوض والتحديد وفقًا لمتطلبات العميل.

6.2 التعريف الرقمي للعزل:

6.2.1 يجب تحديد الكابلات ذات سبعة مراكز أو أكثر بالأرقام. يجب أن يكون العزل من نفس اللون ومرتباً عددياً من الطبقة الداخلية إلى الطبقة الخارجية بالترتيب الطبيعي بدءاً من القلب المعزول رقم 1 (يوصى بالعزل الأسود مع الحروف البيضاء)، باستثناء القلب المعزول باللون الأخضر/الأصفر (إن وجد).

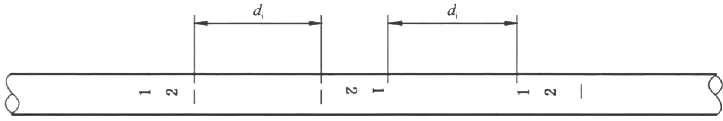

6.2.2 عندما تتكون الإشارة من رقم واحد، ينبغي إضافة خط أفقي تحت الرقم. عندما تكون الإشارة مكونة من رقمين، يجب ترتيبهما رأسياً وإضافة خط أفقي تحت الرقم الأخير. يجب ألا يزيد الفاصل الزمني di بين مجموعتين متجاورتين من الأرقام عن 50 مم. يظهر ترتيب علامات التعريف الرقمية في الشكل أدناه:

7- لون الغمد

أسود أو حسب متطلبات العميل

8-متطلبات الأداء الخاصة

مثبطات اللهب درجة A/B/C، مقاومة للحريق، مقاومة للنمل الأبيض، مقاومة للقوارض، مقاومة للأشعة فوق البنفسجية، مقاومة لدرجات الحرارة المنخفضة، مقاومة للزيوت المعدنية، إلخ.

9- خصائص تطبيق الكابلات

9.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي هو 70 درجة مئوية.

9.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوان) هو 160 درجة مئوية.

9.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

9.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

9.4.1 كابل ذو هيكل لين:

يجب ألا يقل نصف قطر الانحناء عن 6 أضعاف القطر الخارجي للكابل.

9.4.2 الكابلات غير المدرعة:

يجب ألا يقل نصف قطر الانحناء عن 6 أضعاف القطر الخارجي للكابل.

9.4.3 الكابلات المدرعة والمعدنية المحمية:

يجب ألا يقل نصف قطر الانحناء عن 12 مرة القطر الخارجي للكابل.

9.5 يستخدم هذا الكابل على نطاق واسع في أنظمة دوائر التحكم ونقل الإشارات والمراقبة والحماية بجهد مقنن يبلغ 450 / 750 فولت وأدناه لضمان التشغيل الآمن والمستقر والفعال للأنظمة الكهربائية. يمكن تثبيته بشكل ثابت واستخدامه في الداخل أو الخارج أو دفنه مباشرة في أنابيب الكابلات وخنادق الكابلات.
