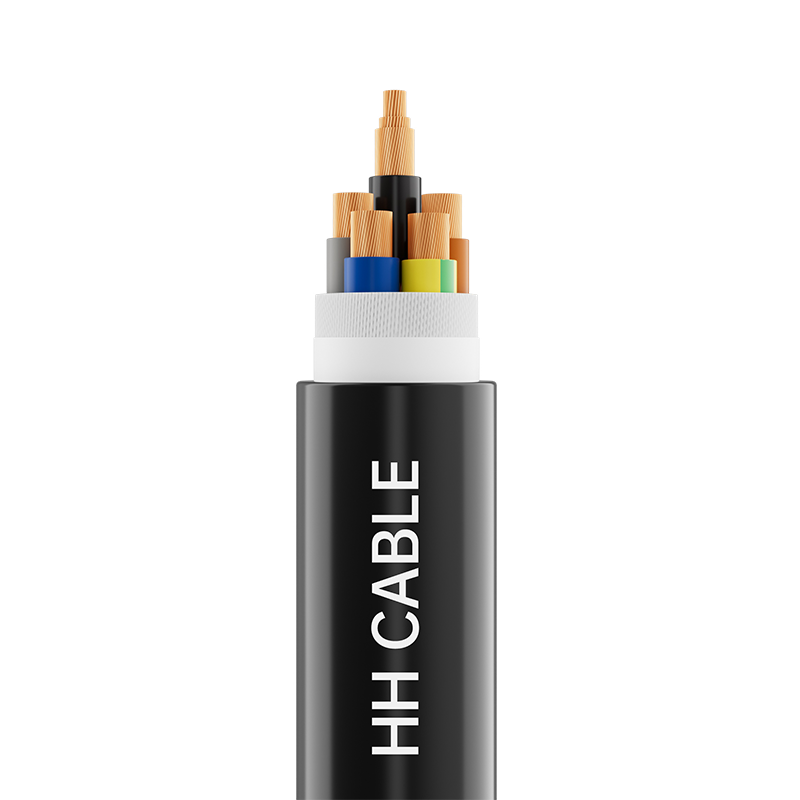

أسلاك وكابلات صديقة للبيئة للأسلاك الثابتة بجهد 450-750 فولت وأدناه

اسم المنتج: أسلاك وكابلات صديقة للبيئة للأسلاك الثابتة بجهد 450-750 فولت وأدناه

1-معايير التنفيذ

س/320282DJD006-2021

2-نموذج المنتج

WDZ-BYJ، WDZ-BYJR، WDZ-RYJ، WDZ-RYJSP، WDZ-RYS، WDZ-RYJS، إلخ.

3- مستوى الجهد

450/750 فولت، 300/500 فولت، 300/300 فولت

4-فئة المواصفات

مستوى الجهد

نموذج

المواصفات

450/750 فولت

WDZ-BYJ، WDZ-BY، إلخ.

1.5 مم 2 ~ 400 مم 2

WDZ-BYJR، WDZ-BYR، إلخ.

1.5 مم 2 ~ 240 مم 2

WDZ-RYJ، WDZ-RY، إلخ.

1.5 مم 2 ~ 240 مم 2

300/500 فولت

WDZ-BYJ، WDZ-BY، إلخ.

0.5 مم 2 ～ 1.0 مم 2

WDZ-RY، WDZ-RY، إلخ.

0.5 مم 2 ～ 1.0 مم 2

300/500 فولت

WDZ-BYJYJ، WDZ-BYJY، إلخ.

0.75 ملم2~10 ملم2

مستوى الجهد

نموذج

عدد النوى

المواصفات

300/500 فولت

WDZ-RYJYJB، WDZ-RYYB، إلخ.

2

0.75 مم 2 ～ 1.0 مم 2

300/500 فولت

WDZ-RYJYJ، WDZ-RYJY، إلخ.

2-5

0.75 مم 2 ～ 2.5 مم 2

300/300 فولت

WDZ-RYJSP، WDZ-RYSP، إلخ.

2

0.5 مم 2 ~ 6 مم 2

300/300 فولت

WDZ-RYJS، WDZ-RYS، إلخ.

2

0.5 مم 2 ~ 6 مم 2

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

موصل نحاسي صلب من الدرجة 1 أو موصل نحاسي دائري من الفئة 2 أو موصل نحاس ناعم من الدرجة 5

طبقة حرارية (إن وجدت)

شريط ميكا

العزل

مادة عازلة من البولي إيثيلين أو البولي أوليفين أو البولي أوليفين المتشابك

الحشوة (إن وجدت)

حبل تعبئة شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل (إن وجد)

شريط هالوجين منخفض الدخان أو شريط من الألياف الزجاجية أو شريط بوليستر

التدريع المعدني (إن وجد)

جديلة الأسلاك النحاسية

الغلاف الخارجي (إن وجد)

مادة البولي أوليفين أو مادة غمد البولي أوليفين المتقاطعة

6-تحديد الأسلاك الأساسية

6.1 تحديد تلوين العزل:

6.1.1 عند استخدام العزل الملون لتحديد قلوب الأسلاك المعزولة، يجوز لكل قلب سلك معزول استخدام لون واحد فقط، باستثناء اللون الأخضر/الأصفر المركب.

6.1.2 لا يجوز أن تكون الألوان الأساسية العازلة لأي كابل متعدد النواة هي الأخضر والأصفر، وهما ليسا لونين مدمجين.

6.1.2 بالنسبة لقلب السلك المعزول باللون الأخضر/الأصفر، يجب أن يغطي لون واحد ما لا يقل عن 30% ولا يزيد عن 70% من سطح قلب السلك المعزول، ويجب أن يغطي اللون الآخر الباقي ويكون متسقًا طوال الوقت.

6.1.4 و طيف الألوان المفضل لتلوين عزل الكابلات ذات خمسة مراكز أو أقل هو كما يلي:

1 نواة و2 نواة: لا يوجد تفضيل للطيف اللوني؛

3 قلوب: أخضر/أصفر، أزرق، بني أو بني، أسود، رمادي؛

4 النوى: الأخضر/الأصفر، البني، الأسود، الرمادي أو الأزرق، البني، الأسود، الرمادي؛

5-النواة: الأخضر/الأصفر والأزرق والبني والأسود والرمادي أو الأزرق والبني والأسود والرمادي والأسود.

6.1.5 عندما تكون هناك متطلبات خاصة للكروماتوغرافيا، يمكن لطرفي العرض والطلب التفاوض والتحديد وفقًا لمتطلبات العميل.

6.2 التعريف الرقمي للعزل:

6.2.1 يمكن أيضًا تحديد النوى العازلة للكابلات التي تحتوي على أكثر من نواتين بالأرقام. يجب أن يكون العزل من نفس اللون ومرتباً بشكل طبيعي من الطبقة الداخلية إلى الطبقة الخارجية بدءاً من قلب العزل رقم 1 (يوصى بطباعة أرقام بيضاء على العزل الأسود)، باستثناء قلب العزل الأخضر/الأصفر (إن وجد).

6.2.2 عندما تتكون الإشارة من رقم واحد، ينبغي إضافة خط أفقي تحت الرقم. عندما تكون الإشارة مكونة من رقمين، يجب ترتيبهما رأسياً وإضافة خط أفقي تحت الرقم الأخير. يجب ألا يزيد الفاصل الزمني di بين مجموعتين متجاورتين من الأرقام عن 50 مم. يظهر ترتيب علامات التعريف الرقمية في الشكل أدناه:

7- لون الغمد

أسود أو حسب متطلبات العميل

8-متطلبات الأداء الخاصة

مثبطات اللهب درجة A/B/C، مقاومة للحريق، مقاومة للنمل الأبيض، مقاومة للقوارض، مقاومة للأشعة فوق البنفسجية، مقاومة لدرجات الحرارة المنخفضة، مقاومة للزيوت المعدنية، إلخ.

9- خصائص تطبيق الكابلات

9.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي هو: عزل البولي أوليفين: 70 درجة مئوية؛ عزل البولي إيثيلين المتقاطع أو عزل البولي أوليفين المتقاطع: 90 درجة مئوية.

9.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ) هو: البولي أوليفين: 160 درجة مئوية؛ عزل البولي إيثيلين المتقاطع أو عزل البولي أوليفين المتشابك: 250 درجة مئوية.

9.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

9.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

الحد الأدنى لنصف قطر الانحناء للكابلات التي يقل قطرها الخارجي عن 25 مم: ما لا يقل عن 4 أضعاف القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابلات التي يبلغ قطرها الخارجي أكبر من أو يساوي 25 مم: لا يقل عن 6 أضعاف القطر الخارجي للكابل.

9.5 تحدد هذه السلسلة الأسلاك والكابلات الصديقة للبيئة للتوصيلات بجهد أقصى يبلغ 450/750 فولت. يتم استخدامها على نطاق واسع في المناطق ذات متطلبات السلامة والبيئة العالية، مثل النقل بالسكك الحديدية والمطارات والمباني الشاهقة ومراكز التسوق والمستشفيات، للإضاءة الكهربائية والأسلاك الداخلية والأجهزة الكهربائية والمعدات الكهربائية والأدوات والعدادات ومعدات التحكم والمعدات الإلكترونية والأجهزة الأوتوماتيكية. تتضمن طرق التثبيت الأسلاك الثابتة، أو التثبيت الداخلي أو الخارجي، أو التضمين في القناة أو الأنظمة المغلقة المماثلة.
