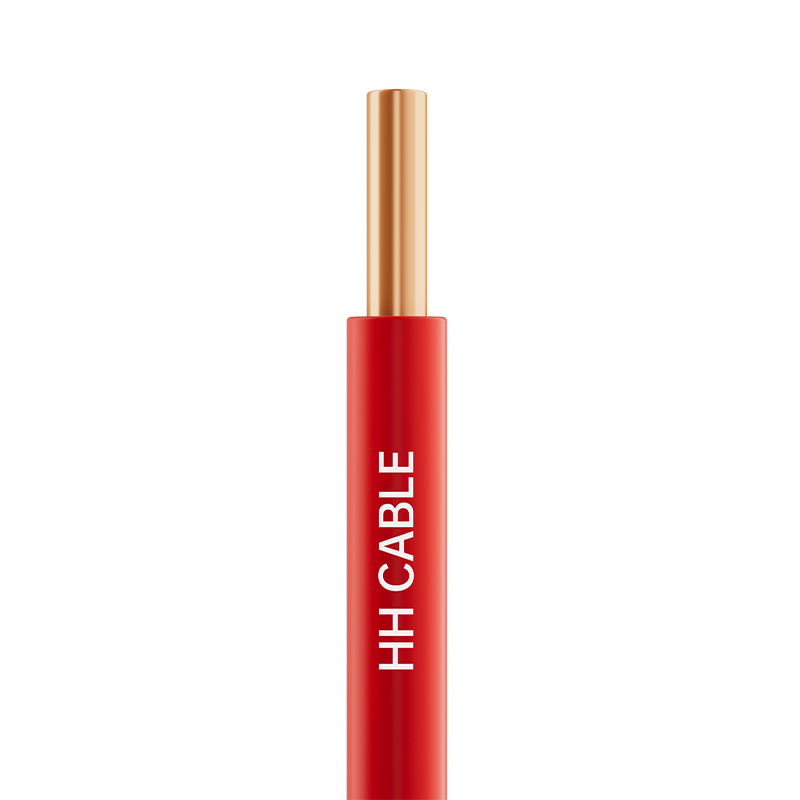

450-750 فولت وما دون الكابلات والأسلاك والحبال المعزولة PVC

اسم المنتج: 450-750 فولت وأدناه الكابلات والأسلاك والحبال المعزولة PVC

1-معايير التنفيذ

جيجابايت/T5023-2008، جي بي/T8734-2016

2-نموذج المنتج

بف، بلف، بف، بلف، بففب، بلففب، بفر، رف، رفف، رفس، الخ.

3- مستوى الجهد

450/750 فولت، 300/500 فولت، 300/300 فولت

4-فئة المواصفات

مستوى الجهد

نموذج

المواصفات

450/750 فولت

60227 إيك 01 (بف)

1.5 مم 2 ~ 400 مم 2

بي إل في

2.5 مم 2 ~ 400 مم 2

60227 إيك 0 2 ( ر ف)

1.5 ملم2~240 ملم2

بي في آر

2.5 ملم2~185 ملم2

300/500 فولت

60227 إيك 05 (بف)

0.5 مم2 ~ 1.0 مم2

بي.في

0.75 ملم2~1.0 ملم2

60227 إيك 06 (رف)

0.5 مم2 ~ 1.0 مم2

300/500 فولت

بي.فيV

0.75 ملم2~185 ملم2

بي إل فيV

2.5 ملم2~185 ملم2

مستوى الجهد

نموذج

عدد النوى

المواصفات

300/500 فولت

بي.فيVB

2-3

0.75 مم 2 ～ 10 مم 2

بي إل فيVB

2-3

2.5 مم 2 ~ 10 مم 2

300/500 فولت

60227 اللجنة الكهروتقنية الدولية 53 (آر في V)

2-5

0.75 مم 2 ～ 2.5 مم 2

300/500 فولت

RV V

2

1.5 مم 2 ~ 6 مم 2

3-5

4 مم 2 ~ 6 مم 2

6~37

0.5 مم 2 ～ 2.5 مم 2

300/300 فولت

60227 إيك 52 (رف الخامس)

2-3

0.5 مم 2 ～ 0.75 مم 2

300/300 فولت

رفس

2

0.5 مم 2 ~ 4 مم 2

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

الموصلات الدائرية المضغوطة أو غير المضغوطة (النحاس أو الألومنيوم أو سبائك الألومنيوم)، الموصلات النحاسية - الفئة 1، الفئة 2، الفئة 5؛ موصلات الألومنيوم - الفئة 1، الفئة 2

طبقة مقاومة للحريق (إن وجدت)

شريط ميكا

العزل

المواد العازلة PVC

الحشوة (إن وجدت)

حبل حشو شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل (إن وجد)

قماش غير منسوج أو شريط بوليستر

الغلاف الخارجي (إن وجد)

مركب تغليف PVC

6-تحديد الأسلاك الأساسية

6.1 تحديد تلوين العزل:

6.1.1 عند استخدام العزل الملون لتحديد قلوب الأسلاك المعزولة، يجوز لكل قلب سلك معزول استخدام لون واحد فقط، باستثناء اللون الأخضر/الأصفر المركب.

6.1.2 لا يجوز أن تكون الألوان الأساسية العازلة لأي كابل متعدد النواة هي الأخضر والأصفر، وهما ليسا لونين مدمجين.

6.1.2 بالنسبة لقلب السلك المعزول باللون الأخضر/الأصفر، يجب أن يغطي لون واحد ما لا يقل عن 30% ولا يزيد عن 70% من سطح قلب السلك المعزول، ويجب أن يغطي اللون الآخر الباقي ويكون متسقًا طوال الوقت.

6.1.4 طيف الألوان المفضل لتلوين عزل الكابلات ذات خمسة مراكز أو أقل هو كما يلي:

1 نواة و2 نواة: لا يوجد تفضيل للطيف اللوني؛

3 قلوب: أخضر/أصفر، أزرق، بني أو بني، أسود، رمادي؛

4 النوى: الأخضر/الأصفر، البني، الأسود، الرمادي أو الأزرق، البني، الأسود، الرمادي؛

5-النواة: الأخضر/الأصفر والأزرق والبني والأسود والرمادي أو الأزرق والبني والأسود والرمادي والأسود.

6.1.5 عندما تكون هناك متطلبات خاصة للكروماتوغرافيا، يمكن لطرفي العرض والطلب التفاوض والتحديد وفقًا لمتطلبات العميل.

6.2 التعريف الرقمي للعزل:

6.2.1 يجب تحديد الكابلات ذات ستة مراكز أو أكثر بالأرقام. يجب أن يكون العزل من نفس اللون ومرتباً عددياً بالترتيب الطبيعي من الطبقة الداخلية إلى الطبقة الخارجية بدءاً من النواة المعزولة رقم 1 (يوصى بالعزل الأسود مع الحروف البيضاء)، باستثناء النواة المعزولة باللون الأخضر/الأصفر (إن وجدت).

6.2.2 عندما تتكون الإشارة من رقم واحد، ينبغي إضافة خط أفقي تحت الرقم. عندما تكون الإشارة مكونة من رقمين، يجب ترتيبهما رأسياً وإضافة خط أفقي تحت الرقم الأخير. يجب ألا يزيد الفاصل الزمني di بين مجموعتين متجاورتين من الأرقام عن 50 مم. يظهر ترتيب علامات التعريف الرقمية في الشكل أدناه:

7- لون الغمد

أبيض، أسود أو حسب متطلبات العميل

8-متطلبات الأداء الخاصة

مثبطات اللهب درجة A/B/C، مقاومة للحريق، مقاومة للنمل الأبيض، مقاومة للقوارض، مقاومة للأشعة فوق البنفسجية، مقاومة لدرجات الحرارة المنخفضة، مقاومة للزيوت المعدنية، إلخ.

9- خصائص تطبيق الكابلات

9.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي هو 70 درجة مئوية.

9.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوان) هو 160 درجة مئوية.

9.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

9.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

الحد الأدنى لنصف قطر الانحناء للكابلات التي يقل قطرها الخارجي عن 25 مم: ما لا يقل عن 4 أضعاف القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابلات التي يبلغ قطرها الخارجي أكبر من أو يساوي 25 مم: لا يقل عن 6 أضعاف القطر الخارجي للكابل.

9.5 هذه السلسلة من الأسلاك والكابلات المعزولة بـ PVC لها معدل جهد أقصى يبلغ 450/750 فولت وتستخدم على نطاق واسع في البيئات السكنية والتجارية والصناعية للإضاءة الكهربائية والأسلاك الداخلية والأجهزة المنزلية والمعدات الكهربائية والأجهزة ومعدات التحكم والمعدات الإلكترونية والأجهزة الأوتوماتيكية. تتضمن طرق التثبيت الأسلاك الثابتة، سواء كانت داخلية أو خارجية، أو مدمجة في قناة أو أنظمة مغلقة مماثلة.
