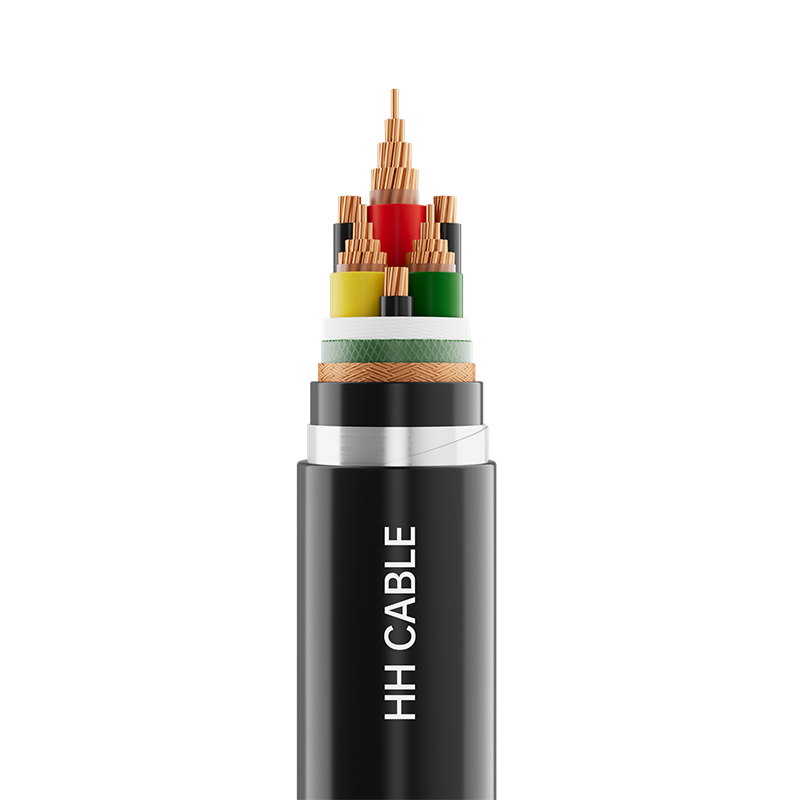

كابل الطاقة ذو التردد المتغير 1 كيلو فولت

اسم المنتج: كابل الطاقة المتغير التردد 1 كيلو فولت

1-معايير التنفيذ

س/320282DJD009-2025

2-نموذج المنتج

BPYJVP، BPVVP، BPYJVP2، BPYJVP2-22، BPGGP، BPYJVSP، إلخ.

3- مستوى الجهد

0.6/1 كيلو فولت

4-مواصفات المنتج

عدد النوى

المواصفات

عدد النوى

المواصفات

قلب الخط الرئيسي

جوهر محايد

قلب الخط الرئيسي

جوهر محايد

3 3

4 مم 2

1(0.75) ملم2

3 3

70 ملم 2

10 ملم 2

6 ملم 2

1.5(1) مم2

95 ملم 2

16 ملم 2

10 ملم 2

2.5(1.5) ملم2

120 ملم 2

25 ملم 2

16 ملم 2

4(2.5) مم2

150 ملم 2

35 (25) مم 2

25 ملم 2

6(4) مم 2

185 ملم 2

35 ملم 2

35 ملم 2

6 ملم 2

240 ملم 2

50(35) ملم2

50 ملم 2

10 ملم 2

300 ملم 2

50 ملم 2

عدد النوى

المواصفات

3

1.5 مم 2 ~ 300 مم 2

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

الموصلات النحاسية المستديرة المضغوطة أو غير المضغوطة، الموصلات النحاسية - الفئة 1، الفئة 2، الفئة 5؛

طبقة مقاومة للحريق (إن وجدت)

شريط ميكا

العزل

عزل كلوريد البوليفينيل أو عزل البولي إيثيلين المتقاطع أو مطاط السيليكون

ملء

حبل تعبئة شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل

شريط غير منسوج أو بولي بروبيلين

التدريع المعدني

تجديل الأسلاك النحاسية أو الأسلاك النحاسية الملفوفة بشكل فضفاض أو (شريط نحاسي أو شريط بلاستيكي نحاسي أو شريط بلاستيك ألومنيوم).

الغلاف الداخلي (إن وجد)

شريط منقوش من مادة البولي بروبيلين أو مادة غمد (مطاط السيليكون أو كلوريد البوليفينيل أو البولي إيثيلين أو مثبطات اللهب منخفضة الدخان الخالية من الهالوجين)

كم العزل (إن وجد)

كلوريد البولي فينيل أو البولي إيثيلين أو مادة غمد مثبطات اللهب منخفضة الدخان خالية من الهالوجين أو مطاط السيليكون

درع (إن وجد)

شريط فولاذي مجلفن أو سلك فولاذي مجلفن أو سلك فولاذي مجلفن مضفر

الغلاف الخارجي

كلوريد البولي فينيل أو البولي إيثيلين أو مادة غمد مثبطات اللهب منخفضة الدخان خالية من الهالوجين أو مطاط السيليكون

6-تحديد الأسلاك الأساسية

6.1 تلوين العزل أو تحديد نطاق اللون:

كابل ثلاثي النواة: أصفر، أخضر، أحمر أو حسب متطلبات العميل؛

3 3 كابل أساسي: 3 مراكز رئيسية: أصفر، أخضر، أحمر أو حسب متطلبات العميل، 3 مراكز محايدة: أصفر-أخضر أو ​​أسود أو حسب متطلبات العميل.

ملاحظة: يمكن تمييز عزل البولي إيثيلين المتقاطع بأشرطة ملونة أو تلوين العزل.

6.2 التعريف الرقمي لعزل الكابلات متعدد النواة:

كابل ثلاثي النواة: 1، 2، 3 أو حسب متطلبات العميل؛

3 3 كابل أساسي: 3 مراكز رئيسية: 1، 2، 3 أو حسب متطلبات العميل، 3 مراكز محايدة: 0 أو حسب متطلبات العميل.

7- لون الغمد

أسود أو حسب متطلبات العميل

8-متطلبات الأداء الخاصة

مثبطات اللهب درجة A/B/C، مقاومة الحريق، مقاومة النمل الأبيض، مقاومة القوارض، مقاومة للأشعة فوق البنفسجية، مقاومة الزيت، مقاومة التآكل، مقاومة درجات الحرارة العالية، إلخ.

9- خصائص تطبيق الكابلات

9.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي:

عزل PVC: 70 درجة مئوية؛ عزل XLPE: 90 درجة مئوية؛ عزل مطاط السيليكون: 180 درجة مئوية.

9.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ) هو: عزل كلوريد البولي فينيل: 160 درجة مئوية؛ عزل البولي إيثيلين المتقاطع: 250 درجة مئوية؛ عزل مطاط السيليكون: 350 درجة مئوية.

9.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

9.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

9.4.1 كبل غير مدرع أحادي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 20 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل.

9.4.2 الكابل المدرع أحادي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

9.4.3 الكابلات غير المدرعة متعددة النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

9.4.4 الكابلات المدرعة متعددة النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 10 أضعاف القطر الخارجي للكابل.

يتم استخدام كابل 9.5 على نطاق واسع في أنظمة الطاقة التي تتوافق مع المحركات ذات التردد المتغير التي تبلغ 0.6/1 كيلو فولت أو أقل، مما يحقق نقل وتحكم فعال ومستقر للطاقة. يضمن التدريع الممتاز وخصائص مقاومة التداخل والقدرة على التكيف مع الترددات العالية التشغيل الآمن والمستقر للمحركات ذات التردد المتغير في البيئات الكهرومغناطيسية المعقدة.
