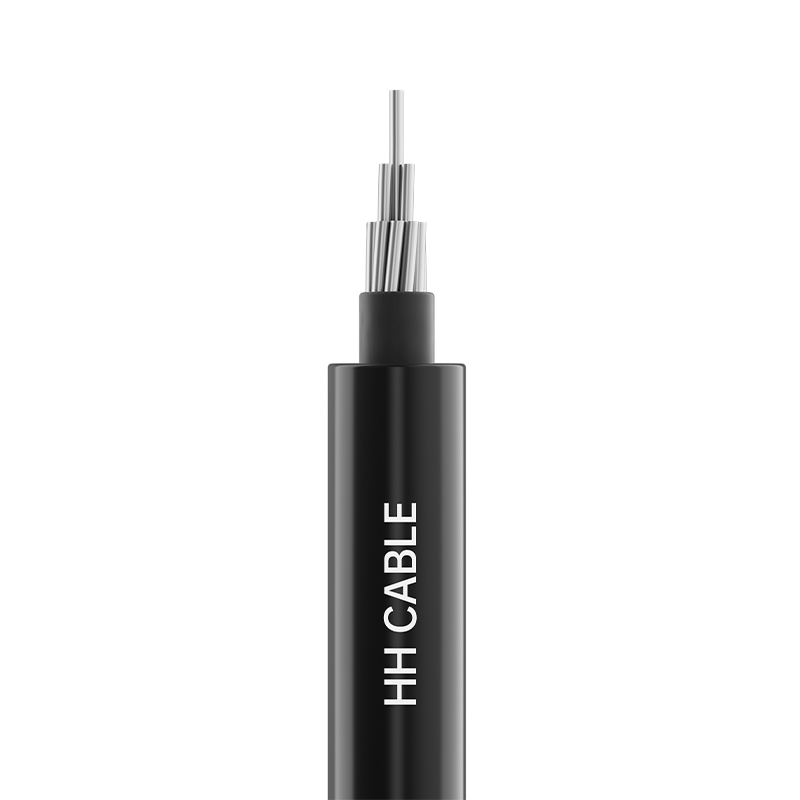

كابل معزول علوي 10 كيلو فولت

اسم المنتج: كابل معزول علوي 10 كيلو فولت

1-معايير التنفيذ

جيجابايت/T14049-2008

2-نموذج المنتج

جكلي، جكليج، جكليج/س، جكليج/ب، جكلهي، جكلهيج، جكيج، جكتريج، إلخ.

3- مستوى الجهد

10 كيلو فولت

4-مواصفات المنتج

عدد النوى

المواصفات

موصل النحاس

الألومنيوم أو موصل سبائك الألومنيوم

1

10 مم 2 ~ 400 مم 2

10 مم 2 ~ 400 مم 2

3

25 مم 2 ~ 400 مم 2

25 مم 2 ~ 400 مم 2

3 ك (أ) أو 3 ك (ب)

25 مم 2 ~ 400 مم 2

ك 25 مم 2 ～ 120 مم 2

25 مم 2 ~ 400 مم 2

ك 25 مم 2 ～ 120 مم 2

ملاحظة 1: K هو السلك المجدول الحامل. وفقاً للمتطلبات الفنية الهندسية، يمكن اختيار المقطع العرضي المحدد في الجدول ليتوافق مع المقطع العرضي للموصل المقابل.

عندما يكون امتداد البرج أكبر وتكون هناك حاجة إلى كابلات تحمل إضافية، لا يتم تضمين هذه الكابلات الحاملة في هيكل الكابل

ملاحظة 2: (أ) يشير إلى سلك مجدولة حامل من الفولاذ، و(ب) يشير إلى سلك مجدولة حامل من سبائك الألومنيوم.

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

موصل دائري مضغوط (النحاس أو الألومنيوم أو سبائك الألومنيوم).

موصل shield (if any)

المواد شبه الموصلة المتقاطعة أو غير المترابطة

العزل

مادة البولي إيثيلين عالي الكثافة أو مادة البولي إيثيلين المتشابكة المقاومة للطقس

العزل shield (if any)

مادة شبه موصلة قابلة للنزع بشكل متقاطع

6-تحديد العزل

العزل coloring identification:

لون العزل أسود أو طبيعي. يتم تحديد تسلسل الطور لعزل الكابل ثلاثي النواة بواسطة الحواف، أي أن المرحلة A بها حافة واحدة، والمرحلة B بها حافتان، والمرحلة C بها ثلاث حواف، وما إلى ذلك، أو وفقًا لمتطلبات العميل. يتم تمييز النواة المحايدة بطريقة وضع علامات مختلفة عن تلك المذكورة أعلاه.

7-متطلبات الأداء الخاصة

مقاومة الطقس، مقاومة للأشعة فوق البنفسجية، الخ.

8- خصائص تطبيق الكابل

8.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي:

البولي إيثيلين عالي الكثافة: 75 درجة مئوية؛ البولي إيثيلين المتقاطع: 90 درجة مئوية.

8.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ) هو: عزل البولي إيثيلين عالي الكثافة: 150 درجة مئوية؛ عزل البولي إيثيلين المتقاطع: 250 درجة مئوية.

8.3 يجب ألا تقل درجة حرارة تركيب الكابل عن -20 درجة مئوية

8.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

كابل أحادي النواة: لا يقل عن 20 مرة القطر الخارجي للكابل؛

كابل متعدد النواة: لا يقل عن 15 مرة القطر الخارجي للكابل.

تُستخدم الكابلات المعزولة العلوية 8.510 كيلو فولت على نطاق واسع في بناء شبكات الطاقة الحضرية والريفية وترقيتها لتحل محل الموصلات العارية التقليدية، وتقليل خطر الصدمات الكهربائية، وتحسين السلامة، وتلبية احتياجات التجميل الحضرية، وتجنب تأثير الموصلات العارية على المناظر الطبيعية، وتحقيق تأثير "شبكة الطاقة غير المرئية".

8.5.1 عند تركيب الكابلات الخفيفة والرفيعة المعزولة فوق الرأس، يجب الحفاظ على مسافة معينة من الأشجار. عندما تكون الكابلات قيد التشغيل، يُسمح فقط بالاتصال قصير المدى بين الكابلات والأشجار.

8.5.2 عند تركيب الكابلات المعزولة طبيعياً فوق الرأس، يجب الحفاظ على مسافة معينة من الأشجار. عندما تكون الكابلات قيد التشغيل، يُسمح بالاتصال المتكرر بين الكابلات والأشجار.

8.5.3 يجب تركيب الكابلات العلوية المعزولة جهد 10 كيلو فولت المتبقية في المواقع الهوائية الثابتة. يجب الحفاظ على مسافة معينة من الأشجار أثناء التثبيت. يُسمح بالاتصال المتكرر بين الكابلات والأشجار أثناء التشغيل. بالإضافة إلى ذلك، يجب استخدام الكابلات العلوية المعزولة ذات القلب النحاسي الناعم كمحول هابط.
