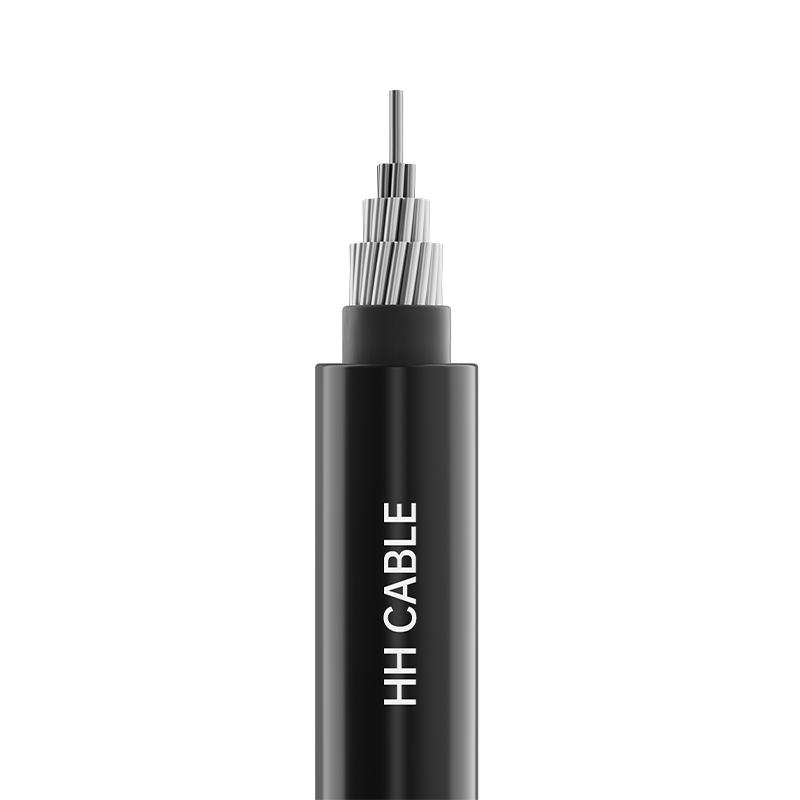

كابل معزول علوي من الألومنيوم المقوى بقلب فولاذي 20 كيلو فولت أو أقل (قلب سبائك الألومنيوم)

اسم المنتج: كابل معزول علوي من الألومنيوم المقوى بقلب فولاذي 20 كيلو فولت أو أقل (قلب سبائك الألومنيوم)

1-معايير التنفيذ

س/320282DJD002-2021, س/320282DJD007-2025

2-نموذج المنتج

جكلجف، جكلجي، جكلجي، جكلهجف، جكلهجي، جكلهجيج جكلجي/س، جكلهجيج/س، إلخ.

3- مستوى الجهد

1 كيلو فولت، 10 كيلو فولت، 20 كيلو فولت

4-مواصفات المنتج

عدد النوى

المواصفات (الألومنيوم/الصلب)

1

10/2 مم 2 ~ 400/95 مم 2

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

موصل دائري من الصلب المضغوط المقوى (الألومنيوم أو سبائك الألومنيوم).

درع الموصل (إن وجد)

المواد شبه الموصلة المتقاطعة أو غير المترابطة

العزل

مادة البولي إيثيلين عالي الكثافة أو مادة البولي إيثيلين المتشابكة المقاومة للطقس

6-تحديد العزل

تحديد تلوين العزل:

لون العزل أسود أو حسب متطلبات العميل.

7-متطلبات الأداء الخاصة

مقاومة الطقس، مقاومة الأشعة فوق البنفسجية، قوة الشد، إلخ.

8- خصائص تطبيق الكابل

8.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي:

البولي إيثيلين العادي، كلوريد البولي فينيل: 70 درجة مئوية؛ البولي إيثيلين عالي الكثافة: 75 درجة مئوية؛ البولي إيثيلين المتقاطع: 90 درجة مئوية.

8.2 الحد الأقصى لدرجة الحرارة المسموح بها لموصل الكابل أثناء ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ) هي: البولي إيثيلين العادي، كلوريد البولي فينيل: 130 درجة مئوية؛ عزل البولي إيثيلين عالي الكثافة: 150 درجة مئوية؛ عزل البولي إيثيلين المتقاطع: 250 درجة مئوية.

8.3 يجب ألا تقل درجة حرارة تركيب الكابل عن -20 درجة مئوية

8.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل:

لا يقل عن 20 مرة القطر الخارجي للكابل.

8.5 تستخدم الكابلات العلوية المعزولة المصنوعة من الألومنيوم المقوى بالفولاذ (سبائك الألومنيوم) حتى 20 كيلو فولت على نطاق واسع في بناء وتحديث شبكات الطاقة الريفية، خاصة في أنظمة إمداد الطاقة طويلة المدى في المناطق الجبلية. بالمقارنة مع موصلات الألمنيوم النقي، فهي توفر قوة كسر أكبر وخصائص ارتخاء أفضل، مما يزيد من قدرة النقل دون تغيير أحمال البرج. يمكن تقليل عدد الأبراج وفقًا لخصوصية المناطق الجبلية أو الأنهار لتحقيق إمدادات طاقة واسعة النطاق.
