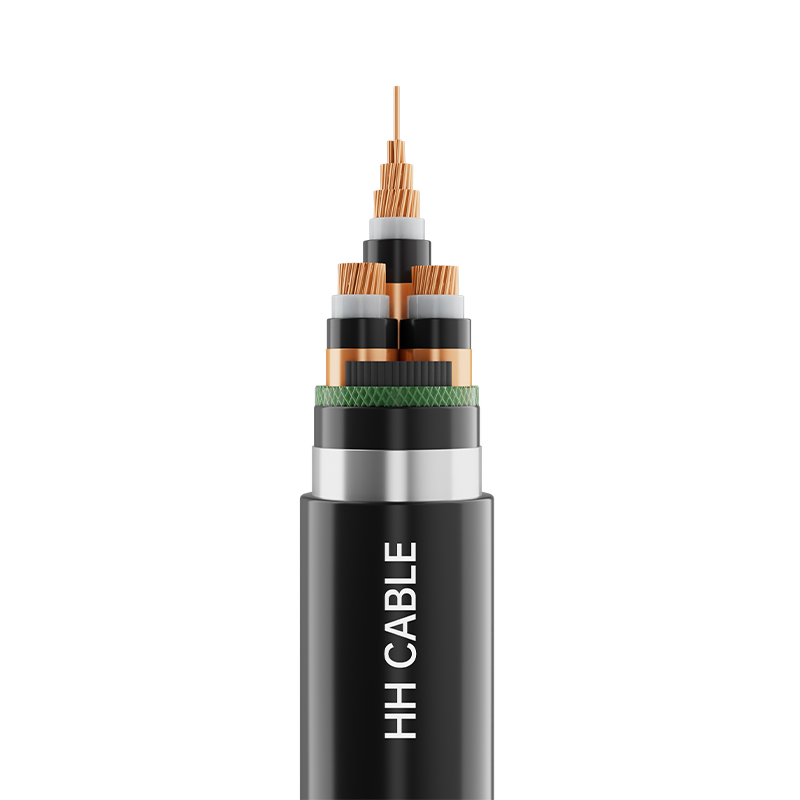

كابل الطاقة المعزول بالبولي إيثيلين المتقاطع 6-35 كيلو فولت

اسم المنتج: كابل الطاقة المعزول بالبولي إيثيلين 6-35 كيلو فولت

1-معايير التنفيذ

جيجابايت/T2706.2～3-2020

2-نموذج المنتج

يجف، يجى، YJV22، YJV32، YJY23، YJY33، YJV62، YJV72، الخ.

3- مواصفات الجهد

مستوى الجهد

عدد النوى

المواصفات

موصل النحاس

الألومنيوم أو موصل سبائك الألومنيوم

3.6/6 كيلو فولت

6/6 (10) كيلو فولت

8.7/10(15) كيلو فولت

12/20 كيلو فولت

3

25 مم 2 ~ 630 مم 2

25 مم 2 ~ 630 مم 2

1

25 مم 2 ~ 800 مم 2

25 مم 2 ~ 800 مم 2

18/20 (30) كيلو فولت

3

35 مم 2 ~ 630 مم 2

35 مم 2 ~ 630 مم 2

1

35 مم 2 ~ 800 مم 2

35 مم 2 ~ 800 مم 2

21/35 كيلو فولت

26/35 كيلو فولت

3

50 مم 2 ~ 630 مم 2

50 مم 2 ~ 630 مم 2

1

50 مم 2 ~ 800 مم 2

50 مم 2 ~ 800 مم 2

4- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

موصل دائري مضغوط (النحاس أو الألومنيوم أو سبائك الألومنيوم).

موصل shielding

مادة شبه موصلة متقاطعة

العزل

مادة عازلة من البولي إيثيلين المتقاطع

العزل shielding

مادة شبه موصلة متقاطعة

التدريع المعدني

تغليف الشريط النحاسي أو لف الأسلاك النحاسية المتناثرة ؛ بالإضافة إلى ذلك، يمكن إضافة الألياف الضوئية لمراقبة درجة الحرارة وفقًا للاحتياجات

الحشوة (إن وجدت)

شرائط تعبئة على شكل مروحة من مادة البولي بروبيلين غير استرطابية أو

حبل حشو شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل (إن وجد)

شريط غير منسوج أو بولي بروبيلين

كم العزل (إن وجد)

مادة PVC أو البولي إيثيلين أو مادة غمد مثبطة للهب منخفضة الدخان خالية من الهالوجين

درع (إن وجد)

شريط الفولاذ المقاوم للصدأ أو شريط الألومنيوم أو شريط سبائك الألومنيوم أو شريط الفولاذ المجلفن أو أسلاك الفولاذ المقاوم للصدأ أو أسلاك الألمنيوم أو أسلاك سبائك الألومنيوم أو أسلاك الفولاذ المجلفنة

الغلاف الخارجي

مادة PVC أو البولي إيثيلين أو مادة غمد مثبطة للهب منخفضة الدخان خالية من الهالوجين

5-تحديد الأسلاك الأساسية

كابل أحادي النواة: حسب اللون الطبيعي للعزل – اللون الأصلي

كبل ثلاثي النواة: تعريف بشريط أصفر، أخضر، أحمر أو طباعة 1، 2، 3 أرقام بيضاء أو وفقًا لمتطلبات العملاء

6- لون الغمد

أسود أو حسب متطلبات العميل

7-متطلبات الأداء الخاصة

درجة A / B / C مثبطات اللهب، دخان منخفض وخالي من الهالوجين، مقاوم للنمل الأبيض، مقاوم للقوارض، مقاوم للأشعة فوق البنفسجية، مقاوم للماء، إلخ.

8- خصائص تطبيق الكابل

8.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي هو 90 درجة مئوية.

8.2 أثناء حدوث ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ)، تكون درجة الحرارة القصوى المسموح بها لموصل الكابل 250 درجة مئوية.

8.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

8.4 الحد الأدنى لنصف قطر الانحناء لتثبيت الكابل

8.4.1 كبل غير مدرع أحادي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 20 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل.

8.4.2 الكابل المدرع أحادي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

8.4.3 كابل غير مدرع ثلاثي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

8.4.3 كابل مدرع ثلاثي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 10 أضعاف القطر الخارجي للكابل.

يستخدم كابل 8.5 على نطاق واسع في أنظمة نقل وتوزيع الطاقة، بما في ذلك شبكات توزيع الطاقة في المناطق الحضرية وإمدادات الطاقة الصناعية. الكابل مناسب للتركيب الثابت في الداخل والخارج، ويمكن دفنه مباشرة في خطوط الأنابيب، وحوامل الكابلات، والقنوات، وخنادق الكابلات. يمكن للكابل المدرع ذو الشريط المعدني أن يتحمل القوى الميكانيكية ولكن ليس التوتر الكبير؛ يمكن للكابل المدرع بالأسلاك أن يتحمل القوى الميكانيكية والتوتر الكبير؛ لا يمكن للكابل غير المدرع أن يتحمل التوتر أو الضغط.
