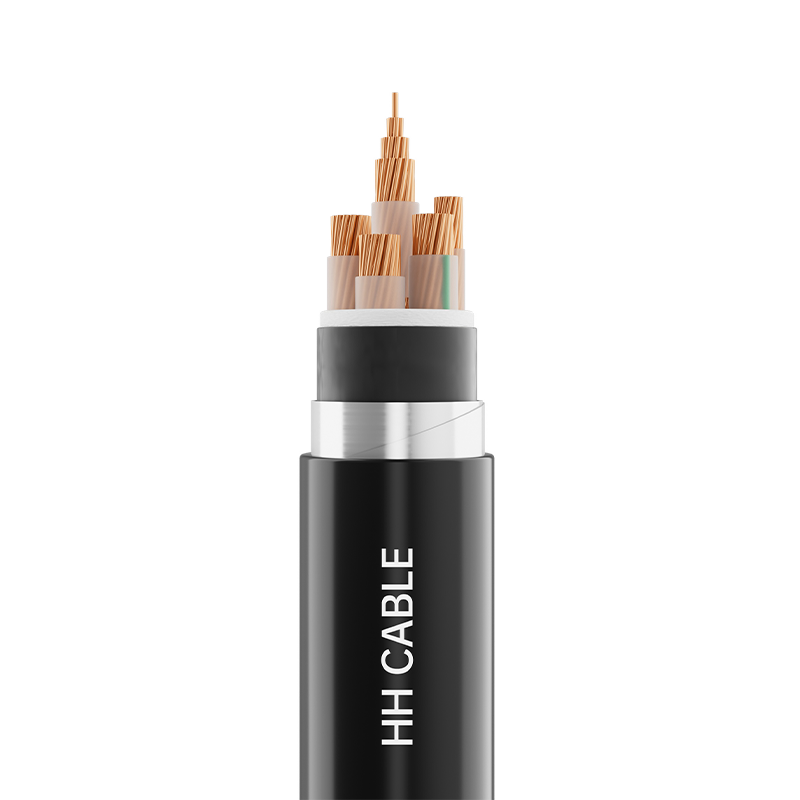

1.8-3 كيلو فولت وما دون كابلات الطاقة المعزولة بالبولي إيثيلين

اسم المنتج: 1.8/3 كيلو فولت وأدناه كابلات الكهرباء المعزولة بالبولي إيثيلين

1-معايير التنفيذ

جيجابايت/T2706.1-2020

2-نموذج المنتج

يجف، يجلف، يجلهف، YJV22، YJV32، YJY23، YJV62، YJV72، الخ.

3- مستوى الجهد

1.8/3 كيلو فولت، 0.6/1 كيلو فولت

4-مواصفات المنتج

عدد النوى

المواصفات

موصل النحاس

الألومنيوم أو موصل سبائك الألومنيوم

1-5

1.5 مم 2 ~ 630 مم 2

1.5 مم 2 ~ 630 مم 2

3 1, 3 2, 4 1

2.5 مم 2 ~ 630 مم 2

6 مم 2 ~ 630 مم 2

5- وصف هيكل الكابل

هيكل الكابل

وصف المواد

موصل

الموصلات الدائرية المضغوطة أو غير المضغوطة (النحاس أو الألومنيوم أو سبائك الألومنيوم)، الموصلات النحاسية - الفئة 1، الفئة 2، الفئة 5؛ موصلات الألومنيوم - الفئة 1، الفئة 2

طبقة مقاومة للحريق (إن وجدت)

شريط ميكا

العزل

مادة عازلة من البولي إيثيلين المتقاطع

الحشوة (إن وجدت)

حبل حشو شبكي من مادة البولي بروبيلين غير استرطابي

شريط تغليف الكابل (إن وجد)

شريط غير منسوج أو بولي بروبيلين

التدريع المعدني (إن وجد)

تغليف الشريط النحاسي أو تغليف الأسلاك النحاسية

الغلاف الداخلي (إن وجد)

شريط منقوش من مادة البولي بروبيلين أو مادة غمد (البولي فينيل كلورايد أو البولي إيثيلين أو مثبطات اللهب منخفضة الدخان الخالية من الهالوجين)

كم العزل (إن وجد)

مادة PVC أو البولي إيثيلين أو مادة غمد مثبطة للهب منخفضة الدخان خالية من الهالوجين

درع (إن وجد)

شريط الفولاذ المقاوم للصدأ أو شريط الألومنيوم أو شريط سبائك الألومنيوم أو شريط الفولاذ المجلفن أو أسلاك الفولاذ المقاوم للصدأ أو أسلاك الألمنيوم أو أسلاك سبائك الألومنيوم أو أسلاك الفولاذ المجلفنة

الغلاف الخارجي

مادة PVC أو البولي إيثيلين أو مادة غمد مثبطة للهب منخفضة الدخان خالية من الهالوجين

6-تحديد الأسلاك الأساسية

6.1 تلوين العزل أو تحديد نطاق اللون:

كابل 1-core: لون عزل طبيعي أو حسب متطلبات العميل

كابل ثنائي النواة: أحمر، أزرق؛ كابل ثلاثي النواة: أصفر، أخضر، أحمر؛

كابل رباعي النواة: الأصفر، الأخضر، الأحمر، الأزرق؛

كابل 5 مراكز: أصفر، أخضر، أحمر، أزرق، أصفر-أخضر مزدوج اللون أو أسود أو حسب متطلبات العميل؛

3 1 كابل أساسي: الأصفر، الأخضر، الأحمر، الأزرق؛

3 2 كابل أساسي: أصفر، أخضر، أحمر، أزرق، أصفر-أخضر مزدوج اللون أو أسود أو حسب متطلبات العميل؛

4 1 كابل أساسي: أصفر، أخضر، أحمر، أزرق، أصفر-أخضر ثنائي اللون أو أسود أو حسب متطلبات العميل.

ملاحظة 1: يتم استخدام الأصفر والأخضر والأحمر لنواة الخط الرئيسي، ويستخدم اللون الأزرق لنواة الخط المحايد.

6.2 التعريف الرقمي لعزل الكابلات متعدد النواة:

كابل ثنائي النواة: 0، 1؛ كابل ثلاثي النواة: 1، 2، 3؛ كابل رباعي النواة: 0، 1، 2، 3؛

كابل رباعي النواة: 0، 1، 2، 3، 4؛

ملاحظة 2: يجب أن تكون الأرقام باللون الأبيض أو وفقًا لمتطلبات العميل، حيث تكون 1، 2، 3 للنوى الرئيسية، و0 للنواة المحايدة، وفي الكابلات ذات 5 مراكز، يشير الرقم 4 إلى الموصلات ذات الأغراض الخاصة (بما في ذلك موصلات التأريض).

7- لون الغمد

أسود أو حسب متطلبات العميل

8-متطلبات الأداء الخاصة

مثبطات اللهب درجة A/B/C، مقاومة للحريق، دخان منخفض وخالية من الهالوجين، مقاومة للنمل الأبيض، مقاومة للقوارض، مقاومة للأشعة فوق البنفسجية، مقاومة للزيت، إلخ.

9- خصائص تطبيق الكابلات

9.1 الحد الأقصى لدرجة الحرارة المقدرة على المدى الطويل المسموح بها لموصل الكابل أثناء التشغيل العادي هو 90 درجة مئوية.

9.2 أثناء حدوث ماس كهربائى (مدة لا تتجاوز 5 ثوانٍ)، تكون درجة الحرارة القصوى المسموح بها لموصل الكابل 250 درجة مئوية.

9.3 يجب ألا تقل درجة حرارة تركيب الكابل عن 0 درجة مئوية

9.4 الحد الأدنى لنصف قطر الانحناء لتركيب الكابل

9.4.1 كبل غير مدرع أحادي النواة:

يجب ألا يقل الحد الأدنى لنصف قطر انحناء الكابل أثناء التثبيت عن 20 ضعف القطر الخارجي للكابل.

يجب ألا يقل الحد الأدنى لنصف قطر انحناء الكابل بعد التثبيت عن 15 ضعف القطر الخارجي للكابل.

9.4.2 الكابل المدرع أحادي النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

9.4.3 الكابلات غير المدرعة متعددة النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: لا يقل عن 15 مرة القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 12 مرة القطر الخارجي للكابل.

9.4.4 الكابلات المدرعة متعددة النواة:

الحد الأدنى لنصف قطر الانحناء للكابل أثناء التثبيت: ما لا يقل عن 12 ضعف القطر الخارجي للكابل؛

الحد الأدنى لنصف قطر الانحناء للكابل بعد التثبيت: لا يقل عن 10 أضعاف القطر الخارجي للكابل.

يستخدم كابل 9.5 على نطاق واسع في أنظمة توزيع الطاقة 0.6/1kV و1.8/3kV. الكابل مناسب للتركيب الثابت سواء في الداخل أو الخارج أو مدفونًا مباشرة في خطوط الأنابيب، وصواني الكابلات، والقنوات، وخنادق الكابلات. يمكن للكابل المدرع ذو الشريط المعدني أن يتحمل القوى الميكانيكية ولكن ليس التوتر الكبير. يمكن للكابلات المدرعة المصنوعة من الأسلاك المعدنية أن تتحمل القوى الميكانيكية والتوتر الكبير. لا يمكن للكابل غير المدرع أن يتحمل التوتر أو الضغط.
